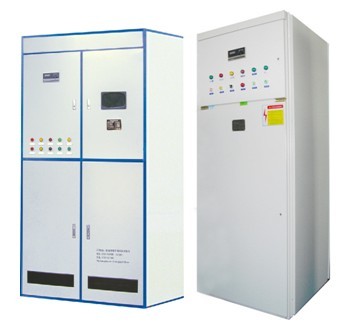

SDQ系列水電阻軟起動器

01

01

  • 詳細描述
  • 原理及特性

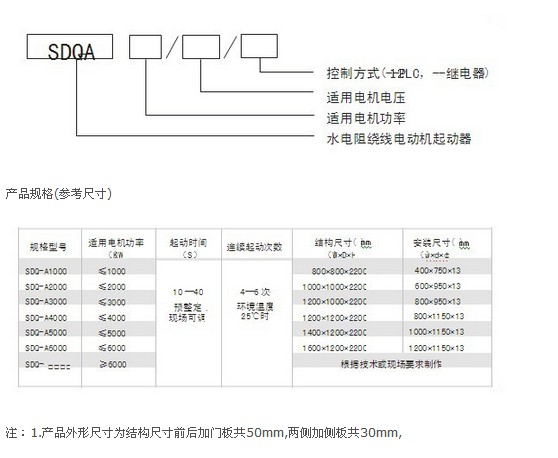

  • 型號定義及選型說明
  • 技術參數

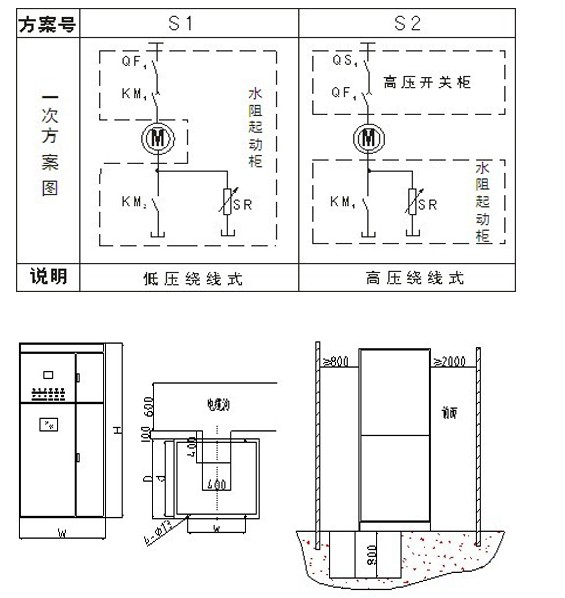

  • 一次方案
  •   SDQ系列水電阻軟起動器,主要適用于三相交流50Hz,額定工作電壓為380V 、3KV、6KV、10KV,額定功率75KW以上的繞線式異步電動機的軟起動裝置。

      將水電阻串接于電動機的轉子回路中,通過調節轉子電阻改變電機起動電流??蓮V泛應用于建材、冶金、礦山、石油化工、水利等行業的球磨機、軋鋼機、破碎機、提升機、風機、水泵等電動機的起動。尤其適用于電網容量不足的工礦企業。

    1

    •   本裝置在繞線式電動機轉子回路中串入特制的水電阻,利用機械傳動裝置,均勻改變電阻液中兩極板之間的距離,使阻值由大無級減小直至為零,從而使電動機均勻加速,平穩起動至額定轉速,最后切除,完成起動過程。

        SDQ-A系列水電阻起動柜串接于電動機的轉子回路中,變轉子電阻起動。轉子回路增加適當電阻值以后,一方面減小了起動電流,可以控制在1.2Ie以下。另一方面轉子回路串水電阻可增大起動轉矩,提高了電動機拖動能力,從而縮短起動時間,減少了電動機的發熱。

        本裝置起動電流小(Iq≤1.5Ie),起動成功率高,起動平穩、無沖擊,運行可靠,操作方便,占用場地少。

    • 1

    •   使用環境條件:

        周?chē)h(huán)境溫度:一般0-45℃;帶加熱裝置的: -20-45℃;

        海拔高度不超過2000m; 空氣相對濕度不大于85%(溫度25℃);

        在沒有煤氣爆炸性混合物的場所;

        在無顯著搖動與沖擊振動的地方;

        與水平面的安裝傾斜度不超過5°;

        在無破壞絕緣的氣體或蒸汽的環境中;

        室內能防止滴水的地方;

        空氣環境污染等級3級;

        工作條件:

        安裝類別(過電壓類別):SDQ-A系列Ⅱ類;SDQ-B系列、SDQ-R系列Ⅲ類;

        使用類別:SDQ-A系列AC-2;SDQ-B系列、SDQR系列AC-3;

        控制電源Us:AC 380V 三相四線 50/60Hz(VV-1000 4*2.5mm2);

        允許起動電阻液溫度:0-70℃;

        允許起動電阻液液位范圍:最高液位離水箱上沿口8cm,最低液位離水箱上沿口16cm;

        執行標準

        低壓成套開關設備和控制設備 GB/T14048.1-2006; IEC947-1∶1988; GB 7251.1-2005; IEC439-1∶1992 水電阻起動器 Q/XDY02-2007
